產品概況：
　　DDZ-80型帶式輸送機用斷帶保護裝置，是根據《煤礦安全規程》第三百七十五條的規定：鋼絲繩芯帶式輸送機應設斷帶保護裝置要求，而專門設計的機電一體化智能型的專用產品。主要用于煤礦井下皮帶機的皮帶在斷帶、倒帶情況下的保護和監測。
工作原理：
　　安裝于皮帶下方的速度傳感器實時檢測皮帶的運行狀況，當運行中的皮帶速度異常（斷帶或倒帶）超出設定范圍時，該檢測信號（數字脈沖信號）傳輸?shù)娇刂浦鳈C(jī)（PLC），控制主機隨機進行數據處理并發出相應的控制指令，控制斷帶抓捕器機構動作，迅速抓捕住斷帶下滑或倒帶運行中的皮帶，從而將事故控制在初始階段，防止事故的進一步擴大。同時切斷皮帶輸送機控制回路電源，防止皮帶與驅動滾筒產生摩擦，并控制聲光報警器發出信號報警。

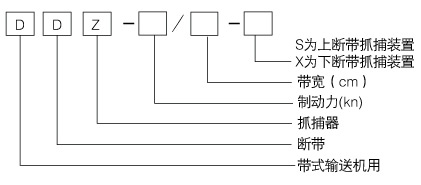

產品型號說明：

主要特點：
　　該產品為機電一體化智能型產品，可根據用戶皮帶機的實際運行狀況，通過控制主機（PLC）進行編程，滿足用戶要求，在皮帶安全下滑距離內，不對皮帶進行抓捕。
　　控制主機選用西門子可編程控制器（PLC），可實現與中控室通訊，與礦山智慧物聯網系統組網，實時監控皮帶機的工作狀態。
　　通過控制程序?qū)崿F(xiàn)自動分析皮帶是蠕動下滑倒帶還是斷帶的功能；具有故障顯示查詢、聲光報警功能，可采用多種操作模式。
　　抓捕皮帶的執行機構為一組左、右對稱的敞開式凸輪壓帶方式，體積小，結構緊湊。抓捕皮帶的夾緊力隨著皮帶下滑位移的增大而增加。
　　該執行機構的凸輪壓帶部分為高分子復合材料一次注塑成形，具有強度大、韌性好、重量輕等特點，能保證在抓捕皮帶時與皮帶緊密接觸，防止打滑，不損傷皮帶。
　　采用沿線多點布置，當速度傳感器檢測到皮帶運行異常（斷帶、倒帶）時，沿途布置的所有斷帶抓捕裝置同時動作，抓捕指令準確無誤，抓捕動作一致，可靠。
　　該產品具有人工試驗功能，可隨時在現場進行抓捕動作試驗。
　　獨有的位置狀態傳感器可實時檢測斷帶抓捕裝置的工作狀態。

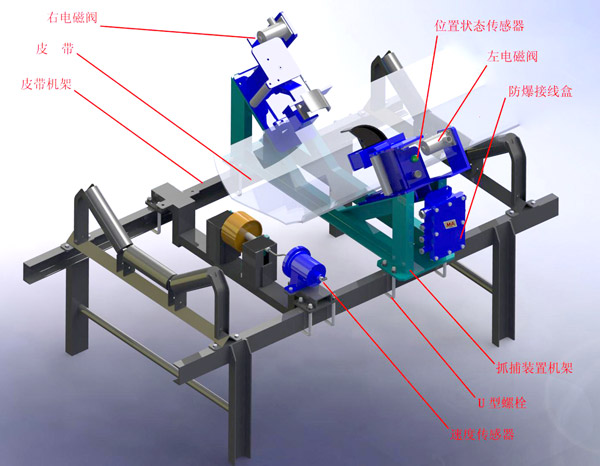

結構形式：
